思科? Catalyst? 9200 系列交換機將基于意圖的網絡以及 Catalyst 9000 硬件和軟件創新的強大優勢擴展到更廣泛的部署環境。Catalyst 9200 系列交換機秉承 Catalyst 產品的一貫傳統，不僅安全可靠，而且能夠無間斷工作并簡化 IT，可提供不打折扣的易用性體驗。
無論您在基于意圖的網絡轉型過程中處于哪個階段，Catalyst 9200 系列交換機作為思科全數字化網絡架構 (DNA) 的基本組成部分，都可以利用其他供應商無法提供的情報、自動化和專業知識，幫助您簡化復雜性、優化 IT 并降低運營成本。
Catalyst 9200 系列交換機具備安全功能，可為硬件、軟件和流經交換機的所有數據提供完整性保障。該系列交換機的恢復能力也同樣出色，可確保您的企業無縫地正常運行。這些功能與思科 IOS XE 的開放式 API 以及 UADP ASIC 技術的可編程性相結合，確保 Catalyst 9200 系列交換機不僅能滿足您當前所需，而且能面向未來的科技創新保護您的投資。
Catalyst 9200 系列交換機具有滿功率 PoE+ 功能、冗余電源和風扇、最高 160 Gbps 堆疊帶寬、模塊化上行鏈路、第 3 層功能支持和冷修補能力，其出眾的恢復能力和先進的架構在業界無與倫比，是具有成本效益的分支機構接入解決方案。
產品概述
主要產品特性
● 最多 48 個具有滿功率增強型以太網供電 (PoE+) 功能的端口
● 通過現場可更換部件 (FRU) 及冗余電源、風扇和模塊化上行鏈路實現強大的恢復能力
● 提供靈活的下行鏈路選項，包括數據、PoE +或 mGig
● 通過可選背板堆疊實現高效運行，支持最高 160 Gbps 的堆疊帶寬
● 采用 UADP 2.0 Mini 和集成 CPU，可通過更合理的成本結構為客戶提供更強大的擴展能力
● 通過 AES-128 MACsec 加密、基于策略的分段和可信賴系統技術提供更出色的安全性
● 支持第 3 層功能，包括 OSPF、EIGRP、ISIS、RIP 和路由接入
● 利用 Full Flexible NetFlow 實現高級網絡監控
● 思科軟件定義接入 (SD-Access)：
? 通過從邊緣到云端基于策略的自動化來簡化運營和部署，并使用思科身份服務引擎 (ISE) 進行管理
? 通過 Cisco DNA Center 提供網絡狀態感知并縮短解決問題的時間
● 支持即插即用 (PnP)：一種簡單、安全、統一的集成功能，有助于輕松部署新的分支機構或園區設備，或?qū)ΜF(xiàn)有網絡進行更新
● 思科 IOS XE：基于通用許可的操作系統，用于企業級思科 Catalyst 9000 產品系列，支持模型驅動的可編程性和流傳輸遙感勘測
● ASIC 具有可編程渲染管線和微引擎功能，并且支持基于模板配置第 2 層和第 3 層轉發、訪問控制列表 (ACL) 和服務質量 (QoS) 條目的分配
特性和優勢
平臺詳細信息
交換機型號和配置
型號 | FRU 電源 | FRU 風扇 | 模塊化上行鏈路 | 堆疊帶寬支持 | SD-Access 支持 |
模塊化上行鏈路型號 (C9200 SKU) | ? | ? | ? | 160 Gbps | 是（4 個虛擬網絡） |
非模塊化上行鏈路型號 (C9200L SKU) | ? | ? | ? | 80 Gbps | 有限（1 個虛擬網絡） |
思科 Catalyst 9200 系列包括模塊化 (C9200) 交換機型號和非模塊化 (C9200L) 交換機型號。

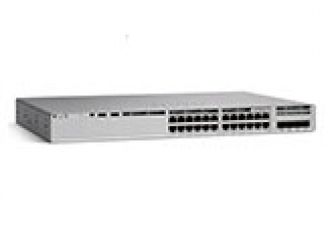

圖 1. 思科 Catalyst 9200 系列交換機
表 1. 思科 Catalyst 9200 系列交換機配置
交換機型號 | 下行鏈路 10/100/1000 或 PoE+ 銅纜端口總數 | 上行鏈路配置 | 標配主交流電源 | 風扇 |
模塊化上行鏈路型號 |
C9200-24T | 24 個數據端口 | 模塊化上行鏈路選項 | PWR-C5-125WAC | FRU 冗余 |
C9200-24P | 24 個滿功率 PoE+ 端口 | 模塊化上行鏈路選項 | PWR-C5-600WAC | FRU 冗余 |
C9200-48T | 48 個數據端口 | 模塊化上行鏈路選項 | PWR-C5-125WAC | FRU 冗余 |
C9200-48P | 48 個滿功率 PoE+ 端口 | 模塊化上行鏈路選項 | PWR-C5-1KWAC | FRU 冗余 |
非模塊化上行鏈路型號 |
C9200L-24T-4G | 24 個數據端口 | 4 條 1G 非模塊化上行鏈路 | PWR-C5-125WAC | 非模塊化冗余 |
C9200L-24P-4G | 24 個滿功率 PoE+ 端口 | 4 條 1G 非模塊化上行鏈路 | PWR-C5-600WAC | 非模塊化冗余 |
C9200L-48T-4G | 48 個數據端口 | 4 條 1G 非模塊化上行鏈路 | PWR-C5-125WAC | 非模塊化冗余 |
C9200L-48P-4G | 48 個滿功率 PoE+ 端口 | 4 條 1G 非模塊化上行鏈路 | PWR-C5-1KWAC | 非模塊化冗余 |
C9200L-24T-4X | 24 個數據端口 | 4 條 10G 非模塊化上行鏈路 | PWR-C5-125WAC | 非模塊化冗余 |
C9200L-24P-4X | 24 個滿功率 PoE+ 端口 | 4 條 10G 非模塊化上行鏈路 | PWR-C5-600WAC | 非模塊化冗余 |
C9200L-48T-4X | 48 個數據端口 | 4 條 10G 非模塊化上行鏈路 | PWR-C5-125WAC | 非模塊化冗余 |
C9200L-48P-4X | 48 個滿功率 PoE+ 端口 | 4 條 10G 非模塊化上行鏈路 | PWR-C5-1KWAC | 非模塊化冗余 |
C9200L-24PXG-4X | 8 個 mGig 端口，16 個滿功率 PoE+ 端口 | 4 條 10G 非模塊化上行鏈路 | PWR-C5-600WAC | 非模塊化冗余 |
C9200L-48PXG-4X | 12 個 mGig 端口，36 個滿功率 PoE+ 端口 | 4 條 10G 非模塊化上行鏈路 | PWR-C5-1KWAC | 非模塊化冗余 |
C9200L-24PXG-2Y | 8 個 mGig 端口，16 個滿功率 PoE+ 端口 | 2 條 25G 非模塊化上行鏈路 | PWR-C5-600WAC | 非模塊化冗余 |
C9200L-48PXG-2Y | 8 個 mGig 端口，40 個滿功率 PoE+ 端口 | 2 條 25G 非模塊化上行鏈路 | PWR-C5-1KWAC | 非模塊化冗余 |
網絡模塊
思科 Catalyst 9200 系列交換機配備模塊化或非模塊化上行鏈路，如表 1 所示。模塊化 SKU 的現場可更換網絡模塊支持從 1G 無中斷遷移到 10G 及更高規格，因此可為您的基礎設施投資提供投資保護。在購買交換機時，您可以選擇表 2 中列出的網絡模塊。
圖 2. 思科 Catalyst 9200 系列交換機網絡模塊
表 2. 網絡模塊部件號和說明
網絡模塊 | 說明 |
C9200-NM-4G | 4x 1G 網絡模塊 |
C9200-NM-4X | 4x 1G/10G 網絡模塊 |
C9200-NM-BLANK | 無網絡模塊 |
有關更多詳細信息，請閱讀常見問題解答：https://www.cisco.com/c/dam/en/us/products/collateral/switches/catalyst-9000/nb-09-cat-9k-faq-cte-en.pdf 。
平臺恢復能力
電源
思科 Catalyst 9200 系列交換機支持雙現場可更換電源（圖 3）。每臺交換機發貨時配一個標配電源，第二個相同的電源可在初始訂單中購買，也可以稍后添加。第二個電源可以提供冗余，或根據需要為 PoE+ 端口提供額外功率。
智能 PoE+
● IEEE 802.3at PoE+：思科 Catalyst 9200 系列交換機支持 IEEE 802.3at PoE+（每個端口功率最高 30W），以降低包含思科 IP 電話、思科 Aironet? 無線接入點或其他符合標準的 PoE+ 終端設備的總擁有成本。通過 PoE+，您無需為每個支持 PoE 的設備提供插墻式電源，也無需額外購置電纜和設計電路，而在傳統 IP 電話和 WLAN 部署中，這些需求是無法避免的。思科 Catalyst 9200 系列交換機的 PoE+ 功率分配是動態進行的，功率映射最高可擴展至 1440W PoE+ 功率。
● 永久 PoE ：思科 Catalyst 9200 系列交換機支持永久 PoE，可在交換機重新加載期間維持 PoE+ 供電。這對醫療設備等重要終端以及 PoE 供電型照明系統等物聯網 (IoT) 終端十分重要，可確保不會在交換機重新啟動期間造成中斷。
● 快速 PoE：當交換機恢復電源后，快速 PoE 無需等待操作系統完全加載即可開始為終端供電，因此可以加快終端啟動的速度。
圖 3. 思科 Catalyst 9200 系列交換機雙冗余電源
表 3 列出了每個型號可用的 PoE+ 電源。
表 3. 主電源和輔助電源 PoE+ 功率
型號 | 標配主電源 | 僅使用一個主電源時的可用 PoE 功率* | 可選輔助電源 | 使用其他輔助電源時的可用 PoE 功率* |
C9200-24P | PWR-C5-600WAC | 370W | PWR-C5-600WAC | 740W |
C9200-48P | PWR-C5-1KWAC | 740W | PWR-C5-1KWAC | 1440W |
C9200L-24P-4G | PWR-C5-600WAC | 370W | PWR-C5-600WAC | 740W |
C9200L-24P-4X | PWR-C5-600WAC | 370W | PWR-C5-600WAC | 740W |
C9200L-48P-4G | PWR-C5-1KWAC | 740W | PWR-C5-1KWAC | 1440W |
C9200L-48P-4X | PWR-C5-1KWAC | 740W | PWR-C5-1KWAC | 1440W |
C9200L-24PXG-4X | PWR-C5-600WAC | 370W | PWR-C5-600WAC | 740W |
C9200L-48PXG-4X | PWR-C5-1KWAC | 740W | PWR-C5-1KWAC | 1440W |
C9200L-24PXG-2Y | PWR-C5-600WAC | 370W | PWR-C5-600WAC | 740W |
C9200L-48PXG-2Y | PWR-C5-1KWAC | 740W | PWR-C5-1KWAC | 1440W |
* 受端口數和端口額定值限制（例如，24 個 PoE+ 30W 端口 = 720W ）
堆疊
思科 Catalyst 9200 系列交換機的各個型號經過專門設計，可使交換機堆疊作為單個虛擬交換機運行，從而為客戶提供一個最多容納 384 個接入端口的統一管理平面和控制平面。
表 4 列出了支持的堆疊選項。
表 4. 支持的堆疊選項
型號 | 堆疊支持 | 堆疊帶寬支持 | 堆疊硬件 | 成員數 | 支持的堆疊成員 |
模塊化型號 (C9200 SKU) | StackWise?-160 | 160 Gbps | C9200-STACK-KIT | 8 | 許可證級別相同的其他 C9200 型號 |
非模塊化型號 (C9200L SKU) | StackWise 80 | 80 Gbps | C9200L-STACK-KIT | 8 | 許可證級別相同的其他 C9200L 型號 |
不支持混合堆疊。您不能將模塊化 (C9200 SKU) 型號與非模塊化 (C9200L SKU) 或者思科 Catalyst 2960-X 和 2960-XR 系列等其他 Catalyst 交換機進行堆疊。
可選的 StackWise-160 和 StackWise-80 套件包括兩個適配器和一根堆疊電纜。標配堆疊電纜長 0.5 米，但可選購 1 米和 3 米的堆疊電纜。表 5 列出了堆疊配件。
表 5. 堆疊配件
型號 | 說明 |
C9200-STACK-KIT | 僅適用于 C9200 SKU 的堆疊套件：兩個數據堆疊適配器和一根數據堆疊電纜 |
C9200L-STACK-KIT | 僅適用于 C9200L SKU 的堆疊套件：兩個數據堆疊適配器和一根數據堆疊電纜 |
STACK-T4-50CM | 50 厘米數據堆疊電纜（堆疊套件的標配電纜） |
STACK-T4-1M | 1 米數據堆疊電纜 |
STACK T4-3M | 3 米數據堆疊電纜 |
圖 4. 思科 Catalyst 9200 系列交換機堆疊設備
風扇
思科 Catalyst 9200 系列交換機還配備雙風扇，并支持冗余配置。思科 Catalyst 9200 系列交換機以雙風扇支持冗余配置。在 C9200 SKU 上，風扇設備可現場更換，而在非模塊的 C9200L SKU 上，風扇設備是固定的。表 5 列出了風扇模塊部件號。
表 6. 風扇模塊
性能和可擴展性
表 7 列出了思科 Catalyst 9200 系列交換機的性能和可擴展性指標。表 8 列出了帶寬規格。
表 7. 性能規格
說明 | C9200-24T、C9200-24P、C9200-48T、C9200-48P | C9200L-24T-4G、C9200L-24P-4G、C9200L-48T-4G、C9200L-48P-4G、C9200L-24T-4X、C9200L-24P-4X、C9200L-48T-4X、C9200L-48P-4X、C9200L-24PXG-4X、C9200L-48PXG-4X、C9200L-24PXG-2Y、C9200L-24PXG-4X |
虛擬網絡 | 4 | 1 |
堆疊帶寬 | 160 Gbps | 80 Gbps |
MAC 地址總數 | 32,000 | 16,000 |
IPv4 路由總數（ARP 和已知路由） | 14,000（10,000 條直接路由和 4,000 條間接路由） | 11,000（8,000 條直接路由和 3,000 條間接路由） |
IPv4 路由條目數 | 4000 | 3000 |
IPv6 路由條目數 | 2000 | 1500 |
組播路由規模 | 1,000 | 1,000 |
QoS 規模條目數 | 1,000 | 1,000 |
ACL 規模條目數 | 1,600 | 1500 |
每個 SKU 的數據包緩沖區 | 24 或 48 端口千兆以太網型號的緩沖區為 6 MB | 24 或 48 端口千兆以太網型號的緩沖區為 6 MB |
Flexible NetFlow (FNF) 條目數 | 在 24 和 48 端口千兆以太網型號上為 16,000 個數據流 | 在 24 和 48 端口千兆以太網型號上為 16,000 個數據流 |
DRAM | 4 GB | 2 GB |
閃存 | 4 GB | 4 GB |
VLAN ID 數 | 4096 | 4096 |
交換虛擬接口 (SVI) 總數 | 1000 | 512 |
巨幀 | 9198 字節 | 9198 字節 |
每個交換機的無線帶寬 | 在 24 端口和 48 端口千兆以太網型號上最高為 48 Gbps | 不適用 |
IP SGT 綁定規模 | 8K | 10000 |
IPv4 綁定數量 | 8K | 10000 |
SGT/DGT 策略數量 | 2K | 2K |
SXP 會話數量 | 200 | 200 |
表 8. 帶寬規格
說明 | 交換容量 | 支持堆疊的交換機容量 | 轉發速率 |
C9200-24T | 128 Gbps | 288 Gbps | 95.23 Mpps |
C9200-24P | 128 Gbps | 288 Gbps | 95.23 Mpps |
C9200-48T | 176 Gbps | 336 Gbps | 130.95 Mpps |
C9200-48P | 176 Gbps | 336 Gbps | 130.95 Mpps |
C9200L-24T-4G | 56 Gbps | 136 Gbps | 41.66 Mpps |
C9200L-24P-4G | 56 Gbps | 136 Gbps | 41.66 Mpps |
C9200L-48T-4G | 104 Gbps | 184 Gbps | 77.38Mpps |
C9200L-48P-4G | 104 Gbps | 184 Gbps | 77.38Mpps |
C9200L-24T-4X | 128 Gbps | 208 Gbps | 95.23 Mpps |
C9200L-24P-4X | 128 Gbps | 208 Gbps | 95.23 Mpps |
C9200L-48T-4X | 176 Gbps | 256 Gbps | 130.95 Mpps |
C9200L-48P-4X | 176 Gbps | 256 Gbps | 130.95 Mpps |
C9200L-24PXG-4X | 272 Gbps | 352 Gbps | 214.28 Mpps |
C9200L-24PXG-2Y | 292 Gbps | 372 Gbps | 229.16 Mpps |
C9200L-48PXG-4X | 392 Gbps | 472 Gbps | 291.66Mpps |
C9200L-48PXG-2Y | 340 Gbps | 420 Gbps | 252.97 Mpps |
* 使用 64 字節數據包測量
軟件
平臺軟件優勢
思科 IOS XE
思科 IOS XE 軟件通過網絡自動化在網絡配置、運營和監控方面開創了一種全新的模式。思科的自動化解決方案是基于標準的開放式解決方案，并可在網絡設備的整個生命周期擴展。下面列出了各種自動化機制。
● 自動調配設備功能將于思科 Catalyst 交換機在網絡中首次部署時，在交換機上自動完成軟件映像升級和配置文件安裝過程。思科提供即插即用和預啟動執行環境 (PXE) 等統包解決方案，以輕松實現自動化部署。
● API 驅動的配置可在思科 Catalyst 9200 系列交換機等現代化網絡交換機上使用。它支持各種自動化功能，并通過 NETCONF 和 RESTCONF 提供強大的開放式 API，將 YANG 數據模型用于現成和定制的外部工具，從而自動調配網絡資源。
● 精細的可視性可以實現由模型驅動的遙感勘測，用于將數據從交換機流傳輸至目的地。要進行流傳輸?shù)臄?shù)據通過訂用 YANG 模型中的數據集來標識。訂用的數據集按照指定的時間間隔流傳輸至目的。此外，思科 IOS XE 還能推送模型。它提供近乎實時的網絡監控，從而快速檢測和修復故障。
● 無縫的軟件升級和修補為提高操作系統的恢復能力提供支持。在思科 Catalyst 9200 系列交換機上，思科 IOS XE 支持冷修補加重新啟動功能，在定期維護版本的間隔期間為嚴重漏洞和安全漏洞提供修復。借助這種支持，您不必等待下一維護版本即可添加補丁。冷修補需要在修補后重新啟動交換機以使更改生效。
● 采用思科信任錨技術打造的可靠解決方案為保障思科產品安全奠定堅實的基礎。在思科 Catalyst 9200 系列交換機中，這些技術能夠保證硬件和軟件的真實性，從而建立供應鏈信任，并有效緩解針對軟件和固件的中間人攻擊。信任錨功能包括映像簽名、安全啟動和思科信任錨模塊。
● 高可用性：思科 Catalyst 9200 系列交換機支持包括以下功能在內的高可用性功能：
? Cross-Stack EtherChannel：能夠在不同的堆疊成員之間配置思科 EtherChannel 技術，從而實現很強的恢復能力。
? IEEE 802.1s 多生成樹協議 (MSTP) 獨立于生成樹計時器提供快速生成樹收斂，同時提供第 2 層負載均衡和分布式處理的優勢。
? 每 VLAN 快速生成樹 (PVRST+) 允許按每個 VLAN 生成樹進行快速生成樹 (IEEE 802.1w) 重新收斂，提供比 MSTP 更簡單的配置。在 MSTP 和 PVRST+ 模式中，堆疊設備均用作單一生成樹節點。
? 交換機端口自動恢復（“錯誤禁用”恢復）可自動嘗試重新激活由于網絡錯誤而禁用的鏈路。
軟件定義接入的基礎
通過 SD-Access 實現安全分段
企業網絡是全數字化轉型的核心。安全的開放式可編程集成網絡能夠最大限度地提高業務靈活性，從而爭取并抓住新的商機。
采用 SD-Access 的 Cisco DNA 正是這種能夠助力業務發展的網絡交換矩陣。它是一種由軟件驅動且可擴展的開放式架構，可加速并簡化企業網絡的運營。利用可編程的架構，您的 IT 人員可從耗時、重復的網絡配置任務中解放出來，從而將精力集中到積極改變業務的創新上。SD-Access 可以通過基本功能，從邊緣到云端實現基于策略的自動化。其中包括：
● 簡化的設備部署
● 有線和無線網絡的統一管理
● 網絡虛擬化和分段
● 基于組的策略
● 基于情景的分析
● SD-Access：思科 Catalyst 9200 系列交換機是思科領先的企業架構 SD-Access 的入門級設備，該架構可以從邊緣到云端實現基于策略的自動化。
? 通過可預測的性能和可擴展性，實現簡化的分段和微分段
? 通過 Cisco DNA Center 實現自動化
? 通過思科身份服務引擎 (ISE) 處理策略
? 更快推出新的業務服務并顯著縮短問題解決時間
● 網絡狀態感知
? 全面的網絡可視性與監控
? 端到端體驗質量 (QoE)
? 快速解決問題并修復網絡
● 支持即插即用 (PnP)：一種簡單、安全、統一的集成功能，有助于輕松部署新的分支機構或園區設備，或?qū)ΜF(xiàn)有網絡進行更新
完全 Flexible NetFlow
● 完全 Flexible NetFlow (FNF)：思科 IOS FNF 是下一代流可視性技術。該技術具有更高的靈活性和可擴展性，能夠優化網絡基礎設施，降低運營成本，并改進容量規劃和安全事件檢測。Catalyst 9200 系列交換機的 48 端口和 24 端口型號最多能夠收集 16,000 個流條目。
QoS
● 出色的 QoS：思科 Catalyst 9200 系列交換機提供千兆以太網速度與智能服務，即使在正常網速 10 倍的情況下也可保持流量傳輸順暢。業界領先的跨堆疊標記、分類和調度機制，以線速提供出色的數據、語音和視頻流量性能。出色的 QoS 包括精細的無線帶寬管理和公平分配、802.1p 服務類別 (CoS) 和差分服務代碼點 (DSCP) 字段分類、整形循環 (SRR) 調度、承諾信息速率 (CIR)，以及每個端口八個出口隊列。
智能運營
● WebUI：
WebUI 是基于 GUI 的嵌入式設備管理工具，能夠調配設備，簡化設備部署和管理，并增強用戶體驗。WebUI 隨附默認映像，因此無需在設備上啟用任何東西或安裝任何許可證。您可以使用 WebUI 創建配置，而且無需 CLI 專業知識亦可監控設備并排除故障。
● RFID 標簽：
思科 Catalyst 9200 系列交換機使用嵌入式 RFID 標記，有助于使用商業 RFID 識讀器輕松管理資產和庫存。
● 藍色信標：
思科 Catalyst 9200 系列交換機支持正面和背面的藍色信標 LED，可輕松識別接入的交換機。
● 交換機高效運行*：
思科 Catalyst 9200 系列交換機通過 RJ-45 端口上的節能以太網 (EEE) 和低功率運行實現最佳節能效果，提供業內一流的功率管理和功耗能力。端口支持節能模式，不用的端口可以進入低功耗狀態。其他高效交換機運行功能如下：
? 每端口能耗命令使客戶可以指定各個端口的最大功率設置。
? 每端口 PoE 電源傳感功能可以測量實際消耗的電力，以便更加智能地控制通電設備。PoE MIB 可主動讓您看到功率使用情況，允許您設置不同的功率級別閾值。
● 藍牙就緒：
思科 Catalyst 9200 系列交換機提供將藍牙適配器連接到交換機的硬件支持，讓您能夠?qū)⒋藷o線接口用作 IP 管理端口接口。此端口可通過 WebUI 或命令行界面 (CLI) 用于配置和故障排除，還可用于傳輸映像和配置。
高性能 IP 路由
思科快速轉發硬件路由架構在思科 Catalyst 9200 系列交換機中提供極高性能的 IP 路由：
● 對于具有 Network Essentials 堆疊的小型網絡路由應用，支持 IP 單播路由協議（包括 Static、路由信息協議第 1 版 [RIPv1]、RIPv2、開放最短路徑優先 [OSPF]、路由接入）。等價路由有助于在堆疊中實現第 3 層負載均衡和冗余。
● 為了實現負載均衡和構建可擴展局域網，支持高級 IP 單播路由協議（包括完整 OSPF、?增強型內部網關路由協議 [EIGRP] 和中間系統到中間系統第 4 版 [IS-ISv4]）。硬件支持 IPv6 路由（使用 OSPFv3 和 EIGRPv6）以實現最高性能。
● 支持用于 IP 組播路由的?獨立組播協議 (PIM)，包括 PIM 稀疏模式 (PIM-SM) 和源特定組播 (SSM)。
● 支持在接口上使用相應 show 命令進行 IPv6 尋址，以便監控和排除故障。
許可
軟件產品
軟件包：網絡和 Cisco DNA 許可
思科 Catalyst 9000 系列交換機以基本許可證和追加許可證的形式引入了經過簡化的新許可軟件包。
● 基本許可軟件包包括與硬件綁定的 Network Essentials 和 Network Advantage 許可選項。在這二者間，基本許可軟件包涵蓋了交換機基本功能、管理自動化、故障排除和高級交換功能。這些基本許可證為永久性許可證。
● 追加許可軟件包包括 Cisco DNA Premier、Cisco DNA Advantage 和 Cisco DNA Essentials 選項。除現有功能外，此軟件包的可用功能還提供了思科在交換機產品以及 Cisco DNA Center 中的創新技術。Cisco DNA 追加許可證可作為訂用提供。
許可證的使用可由軟件包本身輕松確定。雖然基本許可證始終是永久性許可證，并沒有到期日期，但追加許可證必須按 3 年、5 年或 7 年的期限購買（因此也稱為基于期限的許可證）。表 9 列出了必須購買的基本許可證和追加許可證組合。
支持的許可組合
表 9. 許可組合
| Cisco DNA Premier | Cisco DNA Advantage | Cisco DNA Essentials |
Network Essentials | 不支持 | 不支持 | 支持 |
Network Advantage | 支持 | 支持 | 不支持* |
* 許可證續約時，可以購買 Cisco DNA Essentials 許可證，以與 Network Advantage 結合使用。
Cisco DNA Premier 訂用
Cisco DNA Premier 訂用為您購買用于接入、廣域網和數據中心域的軟件提供了靈活的途徑。在產品生命周期的所有階段，Cisco DNA Premier 訂用都能幫助簡化網絡和基礎設施軟件的購買、管理和升級。Cisco DNA Premier 訂用提供：
● 靈活的軟件許可模式可讓客戶分期投入軟件支出，避免開支劇增
● 可通過軟件服務進行軟件許可的移植，從而實現對軟件購買投資的保護
● 可以通過新的面向交換的 Cisco DNA Premier 訂用模式降低起步成本
有關適用于思科 Catalyst 9200 系列交換機的 Cisco DNA Premier 軟件的訂購信息，請訪問 https://www.cisco.com/c/en/us/products/software/one-access/switching-part-numbers.html 。
思科 Catalyst 9200 系列交換機在思科 IOS XE 16.9.2 版或更高版本上運行。此軟件版本包括前文“平臺軟件優勢”部分列出的所有功能。
通過智能賬戶管理許可證：使用思科智能軟件管理器（思科 SSM）創建智能賬戶，不僅能訂購設備和許可軟件包，還能從一個網站集中管理軟件許可證。您可以將思科 SSM 設置為接收每日郵件提醒，并向您通知您要續約的即將到期的追加許可證。
必須訂購追加許可證才能購買交換機。當許可證到期后，可以續約追加許可證以便繼續使用，也可以停用追加許可證，然后重新加載交換機使其以基本許可證功能繼續工作。
基本許可證和追加許可證也都有 90 天評估期。評估許可證無需購買即可暫時激活。已到期的評估許可證在重新加載后無法重新激活。
備注：如果只為使用上述其中一種軟件包，可不必部署 Cisco DNA Center。
網絡許可
表 10. Network Essentials 和 Advantage 軟件包功能
思科 Catalyst 上行鏈路交換機上的功能 | Network Essentials | Network Advantage |
交換機基本功能 第 2 層功能、路由接入（RIP、EIGRP 末節、OSPF - 1000 條路由）、PBR、PIM 末節組播（1000 條路由）、PVLAN、VRRP、PBR、CDP、QoS、FHS、802.1 X、MACsec-128、CoPP、SXP、IP SLA Responder | ? | ? |
高級交換機功能和擴展 EIGRP、HSRP、IS-IS、BSR、MSDP、IP SLA、OSPF | ? | ? |
網絡分段 VRF、VXLAN、LISP、SGT | ? | ? |
自動化 NETCONF、RESTCONF、YANG、PnP 代理、PnP | ? | ? |
遙測和可視性 模型驅動的遙感勘測、采樣 NetFlow、SPAN、RSPAN | ? | ? |
安全性 MACsec 128 | ? | ? |
Cisco DNA 許可
表 11. Cisco DNA Essentials、Advantage 和 Premier 軟件包功能
功能 | Cisco DNA Essentials | Cisco DNA Advantage | Cisco DNA Premier |
交換機功能 |
高級遙感勘測和可視性
Full Flexible NetFlow、EEM | ? | ? | ? |
Cisco DNA Center 的功能 |
零日網絡構建自動化
思科網絡即插即用應用、網絡設置、設備憑證、局域網自動化、主機自行激活 | ? | ? | ? |
元素管理
發現、資產、拓撲、軟件映像、許可和配置管理 | ? | ? | ? |
元素管理
補丁管理 | ? | ? | ? |
基本網絡狀態感知
運行狀況控制面板 - 網絡、客戶端、應用；交換機和有線客戶端運行狀況監控 | ? | ? | ? |
SD-Access
適用于有線和無線環境的基于策略的自動化和網絡狀態感知 | ? | ? | ? |
網絡狀態感知和分析
全局洞察、趨勢、合規性、自定義報告；交換機 360、有線客戶端 360；交換矩陣和非交換矩陣洞察；應用運行狀況、應用 360、應用性能（丟包、延遲、抖動） | ? | ? | ? |
規格
尺寸、重量、噪聲、平均故障間隔時間
表 12 列出了所有思科 Catalyst 9200 系列交換機型號的尺寸、重量、噪聲和平均故障間隔時間。
表 12. 各型號的尺寸、重量和平均故障間隔時間指標
平臺物理規格 |
| 機箱尺寸 | 機箱 + FEP + 風扇尺寸（高 x 寬 x 長） |
型號 | 英寸 | 厘米 | 英寸 | 厘米 |
C9200-24T | 1.73 x 17.5 x 13.8 | 4.4 x 44.5 x 35.0 | 1.73 x 17.5 x 15.4 | 4.4 x 44.5 x 39.1 |
C9200-24P | 1.73 x 17.5 x 13.8 | 4.4 x 44.5 x 35.0 | 1.73 x 17.5 x 15.4 | 4.4 x 44.5 x 39.1 |
C9200-48T | 1.73 x 17.5 x 13.8 | 4.4 x 44.5 x 35.0 | 1.73 x 17.5 x 15.4 | 4.4 x 44.5 x 39.1 |
C9200-48P | 1.73 x 17.5 x 13.8 | 4.4 x 44.5 x 35.0 | 1.73 x 17.5 x 15.4 | 4.4 x 44.5 x 39.1 |
C9200L-24T-4G | 1.73 x 17.5 x 11.3 | 4.4 x 44.5 x 28.8 | 1.73 x 17.5 x 12.9 | 4.4 x 44.5 x 32.9 |
C9200L-24P-4G | 1.73 x 17.5 x 11.3 | 4.4 x 44.5 x 28.8 | 1.73 x 17.5 x 12.9 | 4.4 x 44.5 x 32.9 |
C9200L-48T-4G | 1.73 x 17.5 x 11.3 | 4.4 x 44.5 x 28.8 | 1.73 x 17.5 x 12.9 | 4.4 x 44.5 x 32.9 |
C9200L-48P-4G | 1.73 x 17.5 x 11.3 | 4.4 x 44.5 x 28.8 | 1.73 x 17.5 x 12.9 | 4.4 x 44.5 x 32.9 |
C9200L-24T-4X | 1.73 x 17.5 x 11.3 | 4.4 x 44.5 x 28.8 | 1.73 x 17.5 x 12.9 | 4.4 x 44.5 x 32.9 |
C9200L-24P-4X | 1.73 x 17.5 x 11.3 | 4.4 x 44.5 x 28.8 | 1.73 x 17.5 x 12.9 | 4.4 x 44.5 x 32.9 |
C9200L-48T-4X | 1.73 x 17.5 x 11.3 | 4.4 x 44.5 x 28.8 | 1.73 x 17.5 x 12.9 | 4.4 x 44.5 x 32.9 |
C9200L-48P-4X | 1.73 x 17.5 x 11.3 | 4.4 x 44.5 x 28.8 | 1.73 x 17.5 x 12.9 | 4.4 x 44.5 x 32.9 |
C9200L-24PXG-4X | 1.73 x 17.5 x 13.8 | 4.4 x 44.5 x 35.0 | 1.73 x 17.5 x 15.4 | 4.4 x 44.5 x 39.1 |
C9200L-24PXG-2Y | 1.73 x 17.5 x 13.8 | 4.4 x 44.5 x 35.0 | 1.73 x 17.5 x 15.4 | 4.4 x 44.5 x 39.1 |
C9200L-48PXG-4X | 1.73 x 17.5 x 13.8 | 4.4 x 44.5 x 35.0 | 1.73 x 17.5 x 15.4 | 4.4 x 44.5 x 39.1 |
C9200L-48PXG-2Y | 1.73 x 17.5 x 13.8 | 4.4 x 44.5 x 35.0 | 1.73 x 17.5 x 15.4 | 4.4 x 44.5 x 39.1 |
型號 | 磅 | 千克 |
C9200-24T | 11.02 | 5.0 |
C9200-24P | 12.12 | 5.5 |
C9200-48T | 11.02 | 5.0 |
C9200-48P | 12.12 | 5.5 |
C9200L-24T-4G | 9.59 | 4.35 |
C9200L-24P-4G | 10.38 | 4.71 |
C9200L-48T-4G | 9.97 | 4.53 |
C9200L-48P-4G | 10.58 | 4.80 |
C9200L-24T-4X | 9.59 | 4.35 |
C9200L-24P-4X | 10.38 | 4.71 |
C9200L-48T-4X | 9.97 | 4.53 |
C9200L-48P-4X | 10.58 | 4.80 |
C9200L-24PXG-4X | 12 | 5.44 |
C9200L-24PXG-2Y | 12 | 5.44 |
C9200L-48PXG-4X | 12.6 | 5.71 |
C9200L-48PXG-2Y | 12.6 | 5.71 |
平均無故障時間（小時） |
C9200-24T | 587,800 |
C9200-24P | 422,310 |
C9200-48T | 571,440 |
C9200-48P | 375,570 |
C9200L-24T-4G | 531,030 |
C9200L-24P-4G | 392,210 |
C9200L-48T-4G | 508,700 |
C9200L-48P-4G | 347,760 |
C9200L-24T-4X | 525,990 |
C9200L-24P-4X | 390,310 |
C9200L-48T-4X | 503,400 |
C9200L-48P-4X | 346,270 |
C9200L-24PXG-4X | 379,410 |
C9200L-24PXG-2Y | 374,730 |
C9200L-48PXG-4X | 337,360 |
C9200L-48PXG-2Y | 337,260 |
環境范圍 |
噪聲 按 ISO 7779 標準測量，
按 ISO 9296 標準聲明。 環境溫度 25°C 工作模式下的環境噪聲 | 使用交流電源（負載有 24 個 PoE+ 端口）： ● LpA ：42dB （典型），45dB （最大）● LwA: 5.3B （典型），5.6B （最大）典型：典型配置的噪聲排放 最大：考慮生產變化因素的統計最大值 |
|
|
連接器
表 13 列出了思科 Catalyst 9200 系列交換機支持的連接器。
表 13. 連接器
連接器和電纜 | ● 1000BASE-T 端口：RJ-45 連接器、4 對 5E 類 UTP 電纜● 基于 1000BASE-T SFP 的端口：RJ-45 連接器、4 對 5E 類 UTP 電纜● 100BASE-FX 、1000BASE-SX 、-LX/LH 、-ZX 、-BX10 、密集波長分割多路復用 (DWDM) 和稀疏波長分割多路復用 (CWDM) SFP 收發器：LC 光纖連接器（單?；蚨嗄９饫w）● 10 GBASE-SR 、 LR 、 LRM （僅 C9200 ）、 ER 、 ZR 、 DWDM SFP+ 收發器： LC 光纖連接器（單?；蚨嗄９饫w）● SFP+ 連接器● 思科 StackWise-160/80 堆疊端口：思科 StackWise 銅基電纜● 以太網管理端口：RJ-45 連接器、4 對 5 類 UTP 電纜● 管理控制臺端口：用于 PC 連接、USB-C 適配器、USB 適配器的 RJ-45 轉 DB9 電纜 |
電源連接器 | ● 內置電源連接器：內置電源是自變換量程設備。它支持 100V 到 240V 的交流輸入電壓。使用所提供的交流電源線將交流電源連接器連接至交流電源插座。 |
有關最新思科收發器模塊兼容性的信息，請參閱 https://www.cisco.com/c/en/us/td/docs/interfaces_modules/transceiver_modules/compatibility/matrix/TMG_CM_Tool_User_Manual.html 。
管理和標準支持
表 14 顯示了思科 Catalyst 9200 系列交換機的管理服務和標準支持。
表 14. 管理服務和標準支持*
說明 | 規格 |
|
管理服務 | BRIDGE-MIB CISCO-BRIDGE-EXT-MIB CISCO-BULK-FILE-MIB CISCO-CABLE-DIAG-MIB CISCO-CALLHOME-MIB CISCO-CEF-MIB CISCO-CIRCUIT-INTERFACE-MIB CISCO-CONFIG-COPY-MIB CISCO-CONFIG-MAN-MIB CISCO-DEVICE-LOCATION-MIB CISCO-DHCP-SNOOPING-MIB CISCO-EIGRP-MIB CISCO-EMBEDDED-EVENT-MGR-MIB CISCO-ENTITY-FRU-CONTROL-MIB CISCO-ENTITY-SENSOR-MIB CISCO-ENTITY-VENDORTYPE-OID-MIB CISCO-ERR-DISABLE-MIB CISCO-FLASH-MIB CISCO-FLOW-MONITOR-MIB CISCO-FTP-CLIENT-MIB CISCO-HSRP-EXT-MIB CISCO-HSRP-MIB CISCO-IETF-BFD-MIB CISCO-IETF-PPVPN-MPLS-VPN-MIB CISCO-IETF-PW-MPLS-MIB CISCO-IF-EXTENSION-MIB CISCO-IGMP-FILTER-MIB CISCO-IMAGE-LICENSE-MGMT-MIB CISCO-IMAGE-MIB CISCO-IP-CBR-METRICS-MIB CISCO-IP-STAT-MIB CISCO-IP-TAP-MIB CISCO-IP-URPF-MIB CISCO-IPSEC-FLOW-MONITOR-MIB CISCO-IPSEC-MIB CISCO-IPSEC-PROVISIONING-MIB CISCO-IPSLA-AUTOMEASURE-MIB CISCO-IPSLA-ECHO-MIB CISCO-IPSLA-JITTER-MIB CISCO-L2-CONTROL-MIB CISCO-L2L3-INTERFACE-CONFIG-MIB CISCO-LAG-MIB CISCO-LICENSE-MGMT-MIB CISCO-LOCAL-AUTH-USER-MIB CISCO-MAC-NOTIFICATION-MIB CISCO-MDI-METRICS-MIB ISCO-MEDIA-METRICS-MIB CISCO-MEMORY-POOL-MIB CISCO-MPLS-LSR-EXT-STD-MIB CISCO-NBAR-PROTOCOL-DISCOVERY-MIB | 思科-NHRP-外部-MIB CISCO-NTP-MIB CISCO-PAGP-MIB CISCO-PORT-SECURITY-MIB CISCO-PORT-STORM-CONTROL-MIB CISCO-POWER-ETHERNET-EXT-MIB CISCO-PRIVATE-VLAN-MIB CISCO-PROCESS-MIB CISCO-PRODUCTS-MIB CISCO-RF-MIB CISCO-RTP-METRICS-MIB CISCO-RTTMON-ICMP-MIB CISCO-STACKWISE-MIB CISCO-STP-EXTENSIONS-MIB CISCO-SYSLOG-MIB CISCO-TCP-MIB CISCO-UDLDP-MIB CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB ENTITY-MIB HC-ALARM-MIB HC-RMON-MIB IEEE8023-LAG-MIB IF-MIB IP-FORWARD-MIB IP-MIB LLDP-EXT-MED-MIB LLDP-MIB MAU-MIB MPLS-L3VPN-STD-MIB MPLS-LSR-STD-MIB MPLS-VPN-MIB OLD-CISCO-CHASSIS-MIB OLD-CISCO-CPU-MIB OLD-CISCO-INTERFACES-MIB OLD-CISCO-IP-MIB OLD-CISCO-MEMORY-MIB OLD-CISCO-SYS-MIB OLD-CISCO-TCP-MIB OLD-CISCO-TS-MIB POWER-ETHERNET-MIB RFC1213-MIB RMON-MIB RMON2-MIB SMON-MIB SNMPv2-MIB SONET-MIB TCP-MIB UDP-MIB |
標準 | IEEE 802.1s IEEE 802.1w IEEE 802.1X IEEE 802.1x-Rev IEEE 802.3ad IEEE 802.3af IEEE 802.3at 10BASE-T、100BASE-TX 和 1000BASE-T 端口上的 IEEE 802.3x 全雙工 IEEE 802.1D 生成樹協議 IEEE 802.1p CoS 優先級 IEEE 802.1Q VLAN IEEE 802.3 10BASE-T 規格 IEEE 802.3u 100BASE-TX 規格 IEEE 802.3ab 1000BASE-T 規格 IEEE 802.3z 1000BASE-X 規格 | RMON I 和 II 標準 SNMPv1、v2c 和 v3 |
電源規格
表 15 根據所使用電源的種類，列出思科 Catalyst 9200 系列交換機的電源規格。
表 15. 電源規格
說明 | 規格 |
| PWR-C5-125WAC | PWR-C5-600WAC | PWR-C5-1KWAC |
最大額定電源 | 125W | 600W | 1000W |
總輸出 BTU
（注：1000 BTU/小時 = 293W） | 426.5 BTU/小時，125W | 2047.3 BTU/小時，600W | 3412 BTU/小時，1000W |
輸入電壓范圍和頻率 | 交流 100V 至 240V， 50 至 60 Hz | 交流 100V 至 240V， 50 至 60 Hz | 交流 100V 至 240V， 50 至 60 Hz |
輸入電流 | 1.6-0.7A | 7-2.8A | 12-6A |
額定輸出功率 | 12V，10.5A | 54V，11.1A | 54V，16.5A |
輸出保持時間 | 最少 20 ms，100V 交流電 | 最少 20 ms，100V 交流電 | 最少 20 ms，100V 交流電 |
電源輸入插座 | IEC 320-C14 (IEC60320-C14) | IEC 320-C16 (IEC60320-C16) | IEC 320-C16 (IEC60320-C16) |
額定電源線 | 10A | 15A | 15A |
物理規格 | （高 x 寬 x 長）：
1.58 X 4.0 X 7.6 英寸 重量：0.68 千克（1.5 磅） | （高 x 寬 x 長）：
1.58 X 4.0 X 7.6 英寸 重量：0.77 千克（1.7 磅） | （高 x 寬 x 長）：
1.58 X 4.0 X 7.6 英寸 重量：0.9 千克（2 磅） |
工作溫度 | 正常工作溫度*和高度： ● -5oC 到 +45oC ，最高 5000 英尺（1500 米）● -5oC 到 +40oC ，高達 10,000 英尺（3000 米）*冷啟動時的最低環境溫度為 32°F (0°C) 短期*異常條件： ● -5oC 到 +50oC ，最高 5000 英尺（1500 米）● -5oC 到 +45oC ，高達 10,000 英尺（3000 米）● -5oC 到 +45oC ，在海平面且一個風扇發生故障*在一年內不應超過以下值：連續 96 個小時，或總計 360 個小時，或發生 15 次 |
存儲溫度 | -40°F 至 158°F（-40°C 至 70°C） |
工作和非工作相對濕度，無冷凝 | 5% 至 90%，無冷凝 |
海拔 | 10,000 英尺（3000 米），最高 45°C |
平均無故障時間 (MTBF) | 300,000 小時 |
EMI 和 EMC 合規性 | FCC 第 15 部分 (CFR 47) A 類 ICES-003 A 類 EN 55032 A 類 CISPR 32 A 類 AS/NZS 3548 A 類 BSMI A 類 VCCI A 類 CISPR 35 EN 55024、EN300 386*、EN 61000-3-2、EN 61000-3-3 EN 61000-6-1 |
安全合規性 | UL60950-1、CAN/CSA-C22.2 No 60950-1、EN60950-1、IEC60950-1、CCC、CE標記 |
LED 指示燈 | “AC OK”：電源的輸入功率正常 “PS OK”：電源的輸出功率正常 |
* 在電信中心以外的地點使用屏蔽電纜
獨立式 9200 系列交換機的功耗
表 16 列出了根據電信業解決方案聯盟 (ATIS) 測試的獨立式思科 Catalyst 9200 系列交換機的功耗。測試使用互聯網混合 (IMIX) 分發流量，115V 交流輸入電壓，60 Hz，無 PoE 負載。該值是綜合考慮了各種測試情形而得出的最大可能功耗。
表 16. 獨立式 Catalyst 9200 系列交換機的功耗
| 測量功率（瓦） |
一半端口流量 | 完整端口流量 | 加權平均功率 | 無鏈路 | PoE 測試（無流量） |
SKU | FEP | 上行
鏈路 | 輸入 | 0.01%/EEE | 10% | 30% | 50% | 100% | 0.01%/EEE | 10% | 30% | 50% | 100% |
|
| 25% | 50% | 90% | 100% |
|
C9200-24T | 125W | C9200-NM-4X1G | 115V
交流電 | 33.09 | 36.08 | 36.15 | 36.20 | 36.34 | 35.51 | 41.78 | 41.89 | 42.00 | 42.27 | 41.20 | 30.65 |
|
|
|
|
|
230V
交流電 | 33.15 | 35.95 | 36.00 | 36.06 | 36.19 | 35.36 | 41.50 | 41.62 | 41.74 | 42.01 | 40.94 | 30.53 |
|
|
|
|
|
C9200-24T | 125W | C9200-NM-4X10G | 115V
交流電 | 33.62 | 36.99 | 37.29 | 37.58 | 38.26 | 35.41 | 42.00 | 42.55 | 43.11 | 44.49 | 41.588 | 32.20 |
|
|
|
|
|
230V
交流電 | 33.70 | 36.85 | 37.13 | 37.41 | 38.10 | 35.40 | 41.75 | 42.30 | 42.85 | 44.22 | 41.364 | 31.90 |
|
|
|
|
|
C9200-24P | 600W | C9200-NM-4X1G | 115V
交流電 | 43.57 | 47.37 | 47.42 | 47.47 | 47.68 | 46.82 | 53.79 | 53.91 | 54.02 | 54.30 | 53.14 | 40.75 | 150.71 | 251.67 | 416.85 | 457.98 |
|
230V
交流電 | 43.38 | 46.92 | 46.95 | 47.03 | 47.18 | 46.35 | 53.23 | 53.34 | 53.45 | 53.76 | 52.59 | 40.43 | 148.14 | 247.03 | 406.62 | 446.27 |
|
C9200-24P | 600W | C9200-NM-4X10G | 115V
交流電 | 44.62 | 48.49 | 48.79 | 49.11 | 49.88 | 47.02 | 54.18 | 54.77 | 55.34 | 56.77 | 53.72 | 42.55 | 144.60 | 245.42 | 410.22 | 451.45 |
|
230V
交流電 | 44.32 | 48.06 | 48.37 | 48.66 | 49.40 | 46.41 | 53.38 | 53.99 | 54.51 | 55.96 | 52.94 | 42.26 | 142.29 | 241.14 | 400.76 | 440.37 |
|
C9200-48T | 125W | C9200-NM-4X1G | 115V
交流電 | 36.57 | 45.09 | 45.45 | 45.63 | 45.70 | 36.98 | 53.95 | 55.36 | 53.91 | 55.87 | 52.445 | 36.98 |
|
|
|
|
|
230V
交流電 | 36.99 | 45.58 | 45.65 | 45.71 | 45.86 | 36.48 | 54.51 | 54.64 | 54.7 | 55.04 | 52.76 | 36.48 |
|
|
|
|
|
C9200-48T | 125W | C9200-NM-4X10G | 115V
交流電 | 38.84 | 47.07 | 48.67 | 48.71 | 50.41 | 39.20 | 56.33 | 58.36 | 58.75 | 61.80 | 55.164 | 38.38 |
|
|
|
|
|
230V
交流電 | 39.1 | 47.11 | 47.91 | 48.37 | 49.65 | 39.46 | 56.32 | 57.25 | 58.19 | 60.72 | 55.074 | 38.67 |
|
|
|
|
|
C9200-48P | 1000W | C9200-NM-4X1G | 115V
交流電 | 56.07 | 60.25 | 60.31 | 60.36 | 60.55 | 56.45 | 69.33 | 69.46 | 69.56 | 69.87 | 68.10 | 50.42 | 262.61 | 467.50 | 812.39 | 899.99 |
|
230V
交流電 | 55.66 | 59.98 | 60.05 | 60.05 | 60.27 | 56.09 | 69.07 | 69.20 | 69.30 | 69.58 | 67.83 | 50.04 | 258.08 | 457.61 | 785.35 | 867.75 |
|
C9200-48P | 1000W | C9200-NM-4X10G | 115V
交流電 | 54.27 | 61.71 | 62.20 | 62.68 | 63.88 | 56.114 | 70.93 | 70.95 | 71.92 | 74.39 | 69.79 | 52.26 | 262.38 | 467.41 | 812.23 | 899.40 |
|
230V
交流電 | 53.89 | 61.09 | 61.60 | 62.07 | 63.24 | 55.79 | 69.52 | 70.47 | 71.43 | 73.89 | 68.58 | 51.34 | 257.97 | 457.30 | 785.03 | 867.35 |
|
C9200L-24T-4G | 125W | 非模
塊化 | 115V
交流電 | 30.03 | 32.15 | 32.17 | 32.2 | 32.33 | 32.03 | 35.90 | 35.98 | 36.06 | 36.23 | 35.546 | 27.39 |
|
|
|
|
|
230V
交流電 | 29.81 | 32.26 | 32.23 | 32.22 | 32.35 | 31.86 | 35.86 | 35.94 | 36.03 | 36.28 | 35.502 | 27.50 |
|
|
|
|
|
C9200L-24P-4G | 600W | 非模
塊化 | 115V
交流電 | 39.28 | 43.98 | 44.04 | 44.08 | 44.22 | 38.95 | 48.47 | 48.6 | 48.74 | 49.00 | 47.571 | 39.59 | 153.06 | 256.56 | 423.44 | 466.34 |
|
230V
交流電 | 38.88 | 43.6 | 43.66 | 43.69 | 43.83 | 38.57 | 48.09 | 48.22 | 48.35 | 48.62 | 47.191 | 39.20 | 150.51 | 252.10 | 413.89 | 455.15 |
|
C9200L-24T-4X | 125W | 非模
塊化 | 115V
交流電 | 30.99 | 31.98 | 32.21 | 32.43 | 33.04 | 33.29 | 36.62 | 37.02 | 37.47 | 38.6 | 36.485 | 27.82 |
|
|
|
|
|
230V
交流電 | 30.98 | 32.02 | 32.24 | 32.46 | 33.02 | 33.24 | 36.59 | 36.96 | 37.41 | 38.52 | 36.448 | 27.90 |
|
|
|
|
|
C9200L-24P-4X | 600W | 非模
塊化 | 115V
交流電 | 42.83 | 44.15 | 44.62 | 44.72 | 45.39 | 45.45 | 51.08 | 51.52 | 52.2 | 53.49 | 50.758 | 40.17 | 144.82 | 241.99 | 401.32 | 445.35 |
|
230V
交流電 | 42.36 | 44.19 | 44.47 | 44.61 | 45.28 | 44.6 | 49.33 | 49.91 | 50.36 | 51.51 | 49.075 | 39.48 | 142.32 | 237.52 | 392.77 | 434.06 |
|
C9200L-48T-4G | 125W | 非模
塊化 | 115V
交流電 | 33.85 | 40.11 | 40.20 | 40.24 | 40.34 | 32.74 | 46.65 | 46.88 | 46.96 | 47.33 | 45.327 | 33.85 |
|
|
|
|
230V
交流電 | 33.62 | 40.5 | 40.57 | 40.63 | 40.74 | 33.06 | 46.8 | 46.91 | 47.05 | 47.49 | 45.495 | 34.16 |
|
|
|
|
C9200L-48P-4G | 1000W | 非模
塊化 | 115V
交流電 | 45.07 | 52.15 | 52.22 | 52.28 | 52.44 | 44.6 | 58.59 | 58.7 | 58.81 | 59.1 | 57.242 | 45.82 | 270.96 | 484.59 | 842.07 | 933.03 |
230V
交流電 | 44.55 | 51.5 | 51.55 | 51.6 | 51.77 | 44.08 | 57.82 | 57.91 | 58.04 | 58.29 | 56.493 | 45.17 | 266.35 | 474.24 | 814.85 | 899.58 |
C9200L-48T-4X | 125W | 非模
塊化 | 115V
交流電 | 35.52 | 42.36 | 42.9 | 43.35 | 43.69 | 35.06 | 49.27 | 50.24 | 51.19 | 53.60 | 48.282 | 36.08 |
|
|
|
|
230V
交流電 | 35.84 | 42.60 | 43.09 | 43.58 | 44.81 | 35.27 | 49.41 | 50.36 | 51.33 | 53.67 | 48.422 | 36.38 |
|
|
|
|
C9200L-48P-4X | 1000W | 非模
塊化 | 115V
交流電 | 53.12 | 56.89 | 57.34 | 57.80 | 57.81 | 55.22 | 63.92 | 64.86 | 65.84 | 68.36 | 63.494 | 50.31 | 262.59 | 463.36 | 789.46 | 872.6 |
230V
交流電 | 52.63 | 56.37 | 56.82 | 57.3 | 58.47 | 54.71 | 63.41 | 64.32 | 65.27 | 67.64 | 62.963 | 50.02 | 258.64 | 453.81 | 766.04 | 843.89 |
C9200L-48PXG-4X | 1000W | 非模
塊化 | 115V
交流電 | 82.60 | 87.80 | 88.28 | 88.76 | 89.95 | 92.56 | 103.53 | 104.55 | 105.57 | 108.19 | 102.90 | 72.14 | 291.62 | 496.85 | 842.43 | 930.11 |
230V
交流電 | 81.77 | 86.62 | 87.11 | 87.60 | 88.82 | 91.87 | 102.05 | 103.02 | 103.98 | 106.40 | 101.47 | 72.50 | 286.71 | 486.25 | 814.71 | 898.24 |
C9200L-24PXG-4X | 600W | 非模
塊化 | 115V
交流電 | 70.94 | 73.88 | 74.37 | 74.84 | 76.02 | 77.37 | 84.12 | 85.06 | 86.00 | 88.32 | 83.86 | 64.54 | 173.05 | 271.04 | 431.68 | 472.39 |
230V
交流電 | 70.10 | 73.04 | 73.62 | 74.07 | 75.15 | 76.74 | 82.96 | 83.86 | 84.78 | 87.09 | 82.75 | 64.04 | 170.02 | 265.51 | 420.96 | 459.88 |
C9200L-48PXG-2Y | 1000W | 非模
塊化 | 115V
交流電 | 81.81 | 85.14 | 85.81 | 86.49 | 88.08 | 89.40 | 96.32 | 97.51 | 98.71 | 101.76 | 96.17 | 71.45 | 294.56 | 500.25 | 846.33 | 934.08 |
230V
交流電 | 79.59 | 82.94 | 83.64 | 84.28 | 85.81 | 88.20 | 95.17 | 96.36 | 97.52 | 100.40 | 95.00 | 70.28 | 283.88 | 483.54 | 812.20 | 894.11 |
C9200L-24PXG-2Y | 600W | 非模
塊化 | 115V
交流電 | 70.54 | 73.04 | 73.78 | 74.46 | 76.10 | 76.25 | 83.50 | 84.78 | 86.09 | 89.26 | 83.35 | 65.58 | 178.82 | 280.13 | 446.82 | 489.62 |
230V
交流電 | 68.89 | 72.02 | 72.66 | 73.35 | 74.93 | 75.32 | 82.00 | 83.34 | 84.64 | 87.87 | 81.92 | 65.01 | 175.55 | 274.59 | 434.38 | 475.39 |
安全性和合規性
表 17 列出了思科 Catalyst 9200 系列交換機的安全和合規性信息。
表 17. 安全和合規性信息
說明 | 規格 |
安全認證 | ● IEC 60950-1● UL 60950-1● CAN/CSA C22.2 No. 60950-1● EN 60950-1● AS/NZS 60950.1● I 類設備 |
電磁輻射認證 | ● 47 CFR ，第 15 部分● CISPR 22 A 類● CISPR 32 A 類● CNS 13438● EN 300 386 *● EN 55022 A 類● EN 55032 A 類● EN61000-3-2● EN61000-3-3● ICES-003 A 類● KN 32● TCVN 7189 A 類● V-3 A 類● CISPR 24● EN 300 386 *● EN 55024● KN 35● TCVN 7317 |
環境參數 | 有害物質限制條例 (ROHS) 5 |
* 對電信中心以外的地點使用屏蔽電纜
保修
思科增強型有限終身硬件保修
思科 Catalyst 9200 系列交換機附帶思科增強型有限終身保修 (E-LLW)，包括下一工作日 (NBD) 發送更換硬件服務（如果適用）和 90 天 8x5 思科技術支持中心 (TAC) 支持。
可以在思科產品附帶的信息包內找到正式保修聲明（包括適用于思科軟件的保修）。建議您在使用特定產品前先查看附帶的保修聲明。
思科保留以退還購買價格作為排他性保修補救措施的權利。
有關保修條款的詳細信息，請訪問 https://www.cisco.com/go/warranty 。表 18 列出了 E-LLW 的信息。
表 18. E-LLW 詳情
| 思科 E-LLW |
覆蓋的設備 | 適用于思科 Catalyst 9200 系列交換機。 |
保修期限 | 只要最初用戶擁有產品。 |
生命周期終止政策 | 如果產品停產，則思科保修支持期限為自宣布停產之日起 5 年。 |
硬件更換 | 思科或其服務中心將在商業上允許的合理范圍內，盡力在下一工作日內發送更換部件（如果可以）。否則，將在收到退貨授權 (RMA) 請求后的 10 個工作日內發送更換部件。實際的交貨時間可能有所差異，這取決于客戶所處的位置。 |
生效日期 | 硬件保修從向客戶發貨之日起計算（如果屬于思科經銷商經銷，則保修起算日不得超過思科原發貨日后 90 天）。 |
TAC 支持 | 思科將在客戶最初所購思科 Catalyst 9200 系列產品發貨之日起 90 天內，在工作時間內為設備級問題提供每天 8 小時、每周 5 天的基本配置、診斷和故障排除服務。此支持不包括所討論的特定設備之外的解決方案或網絡級支持。 |
訪問 Cisco.com | 保修僅提供 Cisco.com 的訪客訪問權限。 |
思科面向下一代思科 Catalyst 交換機提供的服務
更快、風險更小地實現優質基礎設施。思科 Catalyst 9000 交換機服務提供專家指導，幫助您成功地部署、管理和支持思科 Catalyst 9000 交換機。憑借無與倫比的網絡專業知識、最佳實踐和創新工具，當您在網絡中引入新的硬件、軟件和協議時，我們可以幫助您降低總體升級、更新和遷移成本。從實施、優化、技術服務到托管服務，提供無所不包的服務周期 - 思科專家?guī)椭畲笙薅鹊販p少中斷并實現卓越運營，讓您發揮出 Cisco DNA 就緒型基礎設施的最大價值。
詳細了解面向企業網絡的思科服務
思科 Catalyst 9200 系列交換機的軟件策略
網絡堆疊組件的軟件策略
具有 Network Essentials 堆疊和 Network Advantage 堆疊軟件功能集的客戶將獲得旨在保持軟件合規性的維護更新和漏洞修復。這種合規性包括在最初的終端用戶繼續擁有或使用產品的時間內，或者自該產品停止銷售之日起一年內（以先發生的為準），與發布的規格、版本說明和行業標準相一致。
對基于期限的 Cisco DNA 組件的思科嵌入式支持
思科嵌入式支持為思科軟件產品和套件提供適當?shù)闹С?。它將確保業務應用按預期工作，并保護您的投資。包含對基于期限的 Cisco DNA Essentials 和 Cisco DNA Advantage 組件的思科嵌入式支持。思科嵌入式支持提供對 TAC 支持、主要軟件更新、維護和次要軟件版本和思科嵌入式支持站點的訪問權，幫助客戶通過隨時訪問提高工作效率。
訂購
訂購信息
表 19 列出了思科 Catalyst 9200 系列交換機的訂購信息。要下訂單，請訪問思科訂購主頁 https://www.cisco.com/en/US/ordering/or13/or8/order_customer_help_how_to_order_listing.html 。
表 19. 訂購信息
交換機 |
產品編號 | 產品說明 |
C9200-24T-A | Catalyst 9200 24 端口數據交換機，Network Advantage |
C9200-24T-E | Catalyst 9200 24 端口數據交換機，Network Essentials |
C9200-24P-A | Catalyst 9200 24 端口 PoE+ 交換機，Network Advantage |
C9200-24P-E | Catalyst 9200 24 端口 PoE+ 交換機。Network Essentials |
C9200-48T-A | Catalyst 9200 48 端口數據交換機，Network Advantage |
C9200-48T-E | Catalyst 9200 48 端口數據交換機，Network Essentials |
C9200-48P-A | Catalyst 9200 48 端口 PoE+ 交換機，Network Advantage |
C9200-48P-E | Catalyst 9200 48 端口 PoE+ 交換機，Network Essentials |
C9200L-24T-4G-A | Catalyst 9200L 24 端口數據 4x1G 上行鏈路交換機，Network Advantage |
C9200L-24T-4G-E | Catalyst 9200L 24 端口數據 4x1G 上行鏈路交換機，Network Essentials |
C9200L-24P-4G-A | Catalyst 9200L 24 端口 PoE+ 4x1G 上行鏈路交換機，Network Advantage |
C9200L-24P-4G-E | Catalyst 9200L 24 端口 PoE+ 4x1G 上行鏈路交換機，Network Essentials |
C9200L-48T-4G-A | Catalyst 9200L 48 端口數據 4x1G 上行鏈路交換機，Network Advantage |
C9200L-48T-4G-E | Catalyst 9200L 48 端口數據 4x1G 上行鏈路交換機，Network Essentials |
C9200L-48P-4G-A | Catalyst 9200L 48 端口 PoE+ 4x1G 上行鏈路交換機，Network Advantage |
C9200L-48P-4G-E | Catalyst 9200L 48 端口 PoE+ 4x1G 上行鏈路交換機，Network Essentials |
C9200L-24T-4X-A | Catalyst 9200L 24 端口數據 4x10G 上行鏈路交換機，Network Advantage |
C9200L-24T-4X-E | Catalyst 9200L 24 端口數據 4x10G 上行鏈路交換機，Network Essentials |
C9200L-24P-4X-A | Catalyst 9200L 24 端口 PoE+ 4x10G 上行鏈路交換機，Network Advantage |
C9200L-24P-4X-E | Catalyst 9200L 24 端口 PoE+ 4x10G 上行鏈路交換機，Network Essentials |
C9200L-48T-4X-A | Catalyst 9200L 48 端口數據 4x10G 上行鏈路交換機，Network Advantage |
C9200L-48T-4X-E | Catalyst 9200L 48 端口數據 4x10G 上行鏈路交換機，Network Essentials |
C9200L-48P-4X-A | Catalyst 9200L 48 端口 PoE+ 4x10G 上行鏈路交換機，Network Advantage |
C9200L-48P-4X-E | Catalyst 9200L 48 端口 PoE+ 4x10G 上行鏈路交換機，Network Essentials |
C9200L-24PXG-4X-E | Catalyst 9200L 24 端口 8xmGig，16x1G，4x10G，PoE+，Network Essentials |
C9200L-24PXG-4X-A | Catalyst 9200L 24 端口 8xmGig，16x1G，4x10G，PoE+，Network Advantage |
C9200L-48PXG-4X-E | Catalyst 9200L 48 端口 12xmGig，36x1G，4x10G，PoE+，Network Essentials |
C9200L-48PXG-4X-A | Catalyst 9200L 48 端口 12xmGig，36x1G，4x10G，PoE+，Network Advantage |
C9200L-24PXG-2Y-E | Catalyst 9200L 24 端口 8xmGig，16x1G，2x25G，PoE+，Network Essentials |
C9200L-24PXG-2Y-A | Catalyst 9200L 24 端口 8xmGig，16x1G，2x25G，PoE+，Network Advantage |
C9200L-48PXG-2Y-E | Catalyst 9200L 48 端口 8xmGig，40x1G，2x25G，PoE+，Network Essentials |
C9200L-48PXG-2Y-A | Catalyst 9200L 48 端口 8xmGig，40x1G，2x25G，PoE+，Network Advantage |
網絡模塊 |
產品編號 | 產品說明 |
C9200-NM-4G | Catalyst 9200 4 x 1GE 網絡模塊 |
C9200-NM-4X | Catalyst 9200 4 x 10GE 網絡模塊，備件 |
C9200-NM-BLANK | Catalyst 9200 空白網絡模塊 |
StackWise-80 和 StackWise 160 套件和電纜 |
產品編號 | 產品說明 |
C9200-STACK-KIT= | C9200 堆疊套件備件 |
C9200L-STACK-KIT= | C9200L 堆疊套件備件 |
STACK-T4-50CM | 50 厘米 3 類堆疊電纜 |
STACK-T4-50CM= | 50 厘米 3 類堆疊電纜，備件 |
STACK-T4-1M | 1 米 3 類堆疊電纜 |
STACK-T4-1M= | 1 米 3 類堆疊電纜，備件 |
STACK-T4-3M | 3 米 3 類堆疊電纜 |
STACK-T4-3M= | 3 米 3 類堆疊電纜，備件 |
軟件許可證 |
產品編號 | 產品說明 |
C9200-DNA-P-24 | C9200 Cisco DNA Premier 基于期限的許可證，24 端口：包括 Cisco DNA Advantage 基于期限的許可證、25 個 ISE Base 和 25 個 ISE Plus 終端，25 條 Stealthwatch 流（包括虛擬流收集器和管理控制臺）。需要單獨購買 ISE 設備/ISE 虛擬機和 Cisco DNA Center 設備 |
C9200-DNA-P-24-3Y | C9200 Cisco DNA Premier，24 端口，3 年期 - Cisco DNA、25 個 ISE PLS 和 ISE BASE、25 條 SWATCH 流 |
C9200-DNA-P-24-5Y | C9200 Cisco DNA Premier，24 端口，5 年期 - Cisco DNA、25 個 ISE PLS 和 ISE BASE、25 條 SWATCH 流 |
C9200-DNA-P-24-7Y | C9200 Cisco DNA Premier，24 端口，7 年期 - Cisco DNA、25 個 ISE PLS 和 ISE BASE、25 條 SWATCH 流 |
C9200-DNA-P-48 | C9200 Cisco DNA Premier 基于期限的許可證，48 端口：包括 Cisco DNA Advantage 基于期限的許可證、25 個 ISE Base 和 25 個 ISE Plus 終端，25 條 Stealthwatch 流（包括虛擬流收集器和管理控制臺）。需要單獨購買 ISE 設備/ISE 虛擬機和 Cisco DNA Center 設備 |
C9200-DNA-P-48 -3Y | C9200 Cisco DNA Premier，48 端口，3 年期 - Cisco DNA、25 個 ISE PLS 和 ISE BASE、25 條 SWATCH 流 |
C9200-DNA-P-48 -5Y | C9200 Cisco DNA Premier，48 端口，5 年期 - Cisco DNA、25 個 ISE PLS 和 ISE BASE、25 條 SWATCH 流 |
C9200-DNA-P-48 -7Y | C9200 Cisco DNA Premier，48 端口，7 年期 - Cisco DNA、25 個 ISE PLS 和 ISE BASE、25 條 SWATCH 流 |
軟件許可證 |
C9200-DNA-E-24 | C9200 Cisco DNA Essentials，24 端口，基于期限的許可證 |
C9200-DNA-E-24-3Y | C9200 Cisco DNA Essentials，24 端口，3 年期許可證 |
C9200-DNA-E-24-5Y | C9200 Cisco DNA Essentials，24 端口，5 年期許可證 |
C9200-DNA-E-24-7Y | C9200 Cisco DNA Essentials，24 端口，7 年期許可證 |
C9200-DNA-E-48 | C9200 Cisco DNA Essentials，48 端口，基于期限的許可證 |
C9200-DNA-E-48-3Y | C9200 Cisco DNA Essentials，48 端口，3 年期許可證 |
C9200-DNA-E-48-5Y | C9200 Cisco DNA Essentials，48 端口，5 年期許可證 |
C9200-DNA-E-48-7Y | C9200 Cisco DNA Essentials，48 端口，7 年期許可證 |
C9200-DNA-A-24 | C9200 Cisco DNA Advantage，24 端口，基于期限的許可證 |
C9200-DNA-A-24-3Y | C9200 Cisco DNA Advantage，24 端口，3 年期許可證 |
C9200-DNA-A-24-5Y | C9200 Cisco DNA Advantage，24 端口，5 年期許可證 |
C9200-DNA-A-24-7Y | C9200 Cisco DNA Advantage，24 端口，7 年期許可證 |
C9200-DNA-A-48 | C9200 Cisco DNA Advantage，48 端口，基于期限的許可證 |
C9200-DNA-A-48-3Y | C9200 Cisco DNA Advantage，48 端口，3 年期許可證 |
C9200-DNA-A-48-5Y | C9200 Cisco DNA Advantage，48 端口，5 年期許可證 |
C9200-DNA-A-48-7Y | C9200 Cisco DNA Advantage，48 端口，7 年期許可證 |
C9200L-DNA-P-24 | C9200L Cisco DNA Premier 基于期限的許可證，24 端口：包括 Cisco DNA Advantage 基于期限的許可證、25 個 ISE Base 和 25 個 ISE Plus 終端，25 條 Stealthwatch 流（包括虛擬流收集器和管理控制臺）。需要單獨購買 ISE 設備/ISE 虛擬機和 Cisco DNA Center 設備 |
C9200L-DNA-P-24-3Y | C9200L Cisco DNA Premier，24 端口，3 年期 - Cisco DNA、25 個 ISE PLS 和 ISE BASE、25 條 SWATCH 流 |
C9200L-DNA-P-24-5Y | C9200L Cisco DNA Premier，24 端口，5 年期 - Cisco DNA、25 個 ISE PLS 和 ISE BASE、25 條 SWATCH 流 |
C9200L-DNA-P-24-7Y | C9200L Cisco DNA Premier，24 端口，7 年期 - Cisco DNA、25 個 ISE PLS 和 ISE BASE、25 條 SWATCH 流 |
C9200L-DNA-P-48 | C9200L Cisco DNA Premier 基于期限的許可證， 48 端口：包括 Cisco DNA Advantage 基于期限的許可證、25 個 ISE Base 和 25 個 ISE Plus 終端，25 條 Stealthwatch 流（包括虛擬流收集器和管理控制臺）。需要單獨購買 ISE 設備/ISE 虛擬機和 Cisco DNA Center 設備 |
C9200L-DNA-P-48-3Y | C9200L Cisco DNA Premier，48 端口，3 年期 - Cisco DNA、25 個 ISE PLS 和 ISE BASE、25 條 SWATCH 流 |
C9200L-DNA-P-48 -5Y | C9200L Cisco DNA Premier，48 端口，5 年期 - Cisco DNA、25 個 ISE PLS 和 ISE BASE、25 條 SWATCH 流 |
C9200L-DNA-P-48 -7Y | C9200L Cisco DNA Premier，48 端口，7 年期 - Cisco DNA、25 個 ISE PLS 和 ISE BASE、25 條 SWATCH 流 |
C9200L-DNA-E-24 | C9200L Cisco DNA Essentials，24 端口，基于期限的許可證 |
軟件許可證 |
C9200L-DNA-E-24-3Y | C9200L Cisco DNA Essentials，24 端口，3 年期許可證 |
C9200L-DNA-E-24-5Y | C9200L Cisco DNA Essentials，24 端口，5 年期許可證 |
C9200L-DNA-E-24-7Y | C9200L Cisco DNA Essentials，24 端口，7 年期許可證 |
C9200L-DNA-E-48 | C9200L Cisco DNA Essentials，48 端口，基于期限的許可證 |
C9200L-DNA-E-48-3Y | C9200L Cisco DNA Essentials，48 端口，3 年期許可證 |
C9200L-DNA-E-48-5Y | C9200L Cisco DNA Essentials，48 端口，5 年期許可證 |
C9200L-DNA-E-48-7Y | C9200L Cisco DNA Essentials，48 端口，7 年期許可證 |
C9200L-DNA-A-24 | C9200L Cisco DNA Advantage，24 端口，基于期限的許可證 |
C9200L-DNA-A-24-3Y | C9200L Cisco DNA Advantage，24 端口，3 年期許可證 |
C9200L-DNA-A-24-5Y | C9200L Cisco DNA Advantage，24 端口，5 年期許可證 |
C9200L-DNA-A-24-7Y | C9200L Cisco DNA Advantage，24 端口，7 年期許可證 |
C9200L-DNA-A-48 | C9200L Cisco DNA Advantage，48 端口，基于期限的許可證 |
C9200L-DNA-A-48-3Y | C9200L Cisco DNA Advantage，48 端口，3 年期許可證 |
C9200L-DNA-A-48-5Y | C9200L Cisco DNA Advantage，48 端口，5 年期許可證 |
C9200L-DNA-A-48-7Y | C9200L Cisco DNA Advantage，48 端口，7 年期許可證 |
C9200-LIC= | 適用于 C9200 交換機的電子 Cisco DNA 升級許可證。注意：從 Cisco DNA Essentials 升級到 Cisco DNA Advantage 時，Network Essentials 會升級到 Network Advantage |
C9200L-LIC= | 適用于 C9200L 交換機的電子 Cisco DNA 升級許可證。注意：從 Cisco DNA Essentials 升級到 Cisco DNA Advantage 時，Network Essentials 會升級到 Network Advantage |
電源 |
產品編號 | 產品說明 |
PWR-C5-125WAC/2= | 125W 交流電源備件 |
PWR-C5-600WAC/2= | 600W 交流電源備件 |
PWR-C5-1KWAC/2= | 1000W 交流電源備件 |
PWR-C5-BLANK= | 空白模塊 |
備用電源線 |
CAB-TA-NA= | 思科 Catalyst 的交流電源線（北美） |
CAB-TA-AP= | 思科 Catalyst 的交流電源線（澳大利亞） |
CAB-TA-AR= | 思科 Catalyst 的交流電源線（阿根廷） |
CAB-TA-SW= | 思科 Catalyst 的交流電源線（瑞士） |
CAB-TA-UK= | 思科 Catalyst 的交流電源線（英國） |
電源 |
備用電源線 |
CAB-TA-JP= | 思科 Catalyst 的交流電源線（日本） |
CAB-TA-250V-JP= | 思科 Catalyst 的日本 250V 交流電源線（日本） |
CAB-TA-125V-JP= | 日本 125V A 型交流電源線（日本 - 僅適用于 48 端口） |
CAB-TA-EU= | 思科 Catalyst 的交流電源線（歐洲） |
CAB-TA-IT= | 思科 Catalyst 的交流電源線（意大利） |
CAB-TA-IN= | 思科 Catalyst 的交流電源線（印度） |
CAB-TA-CN= | 思科 Catalyst 的交流電源線（中國） |
CAB-TA-DN= | 思科 Catalyst 的交流電源線（丹麥） |
CAB-TA-IS= | 思科 Catalyst 的交流電源線（以色列） |
CAB-ACBZ-12A= | 思科 Catalyst 的交流電源線（巴西），可達 12A 的 12A/125V BR-3-20 插頭 |
CAB-ACBZ-10A= | 思科 Catalyst 的交流電源線（巴西），可達 10A 的 10A/250V BR-3-10 插頭 |
CAB-C15-CBN | 機柜跳線電源線，250VAC，13A，C14-C15 連接器 |
光纖的在線參考資料
思科 Catalyst 9200 系列交換機支持各種光纖。由于受支持的光纖列表會定期更新，因此請查看下列表格，了解最新的 SFP+ 和 SFP 兼容性信息：https://www.cisco.com/en/US/products/hw/modules/ps5455/products_device_support_tables_list.html 。
思科服務
加速向基于意圖的網絡轉型
借助思科服務，您可以更快、風險更小地實現優質基礎設施。思科 Catalyst 9200 系列交換機服務提供專家指導，幫助您成功地規劃、部署、管理和支持新交換機。憑借無與倫比的網絡專業知識、最佳做法和創新工具，當您在網絡中引入新的硬件、軟件和協議時，思科服務可以幫助您減少總體升級、更新和遷移成本。借助無所不包的服務周期，思科專家將幫助您最大限度地減少中斷并提高運營效率，讓您發揮出 Cisco DNA 就緒型基礎設施的最大價值。了解詳情。
Cisco Capital
靈活的支付方案，助您順利實現目標
Cisco Capital 可以幫助您更從容地獲得所需技術來實現目標，推動業務轉型，并保持競爭力。我們會幫助您降低總擁有成本，以便您保留更多資本用于加速增長。我們靈活的支付方案已覆蓋全球 100 多個國家/地區，可確保您以可預測的付款方式輕松購買思科硬件、軟件和服務，乃至其他補充性的第三方設備。了解詳情。
文檔歷史記錄
新增或修訂的主題 | 描述部分 | 日期 |
添加了 C9200L mGig SKU | 表 1、3、8、12、16 | 2019 年 5 月 14 日 |
修改了重量，增加了許可證升級并進行了其他次要編輯 | 軟件許可證表和重量表 | 2019 年 4 月 1 日 |
修訂了目錄標題 | 規格（尺寸、重量、噪聲、平均故障間隔時間），已添加文檔歷史記錄 | 2019 年 1 月 3 日 |
